Android基础机制与调用流程解析

​ 昨天已经学习了Android的基础结构，今天学习一下安卓的底层开发基础，主要是JNI的学习，顺便找了相应的题学习加深一下学习印象。

SDK、NDK、JNI 与SO/ELF 的关系解析

SDK是 Android 应用开发工具包，主要用于 Java/Kotlin 层开发，提供 UI、组件（Activity、Service 等）及系统 API 支持。

NDK是 Android 原生开发工具包，用于使用 C/C++ 编写底层代码，并编译生成 .so 本地库。

JNI是 Java 与 C/C++ 之间的调用桥梁，负责实现 Java 层与 Native 层之间的函数调用与数据交互。

.so是 Android 中的本地动态链接库，由 NDK 编译生成，在运行时被加载执行。

**ELF**是 Linux 系统下的可执行文件格式，.so 文件本质上就是 ELF 文件的一种形式。

SDK 写 Java 层逻辑
↓
JNI 负责调用
↓
NDK 编译 C/C++
↓
生成 .so
↓
.so 本质是 ELF 文件并在系统中执行

SDK 负责应用层开发，JNI 作为桥梁连接 Java 与 Native，NDK 负责构建 Native 代码，而生成的 .so 文件本质上是 ELF 格式，最终在 Android 系统中被加载执行。

---

JNI基础学习

1 .JNI 开发的基本流程

一个标准的 JNI 开发流程通常包括以下步骤：

1. 编写 Java 类并声明 native 方法，作为 Java 调用本地代码的入口；

2. 编译 Java 源文件，并使用 javac -h 生成对应的 JNI 头文件（.h），其中定义了本地方法的函数原型；

3. 在 C/C++ 源文件中实现头文件中声明的函数逻辑；

4. 使用编译工具将本地代码编译为动态库文件（.so）；

5. 在 Java 程序中通过 System.loadLibrary(...) 加载该动态库；

6. 运行程序，完成 Java 层与本地 C/C++ 层之间的调用与数据交互。

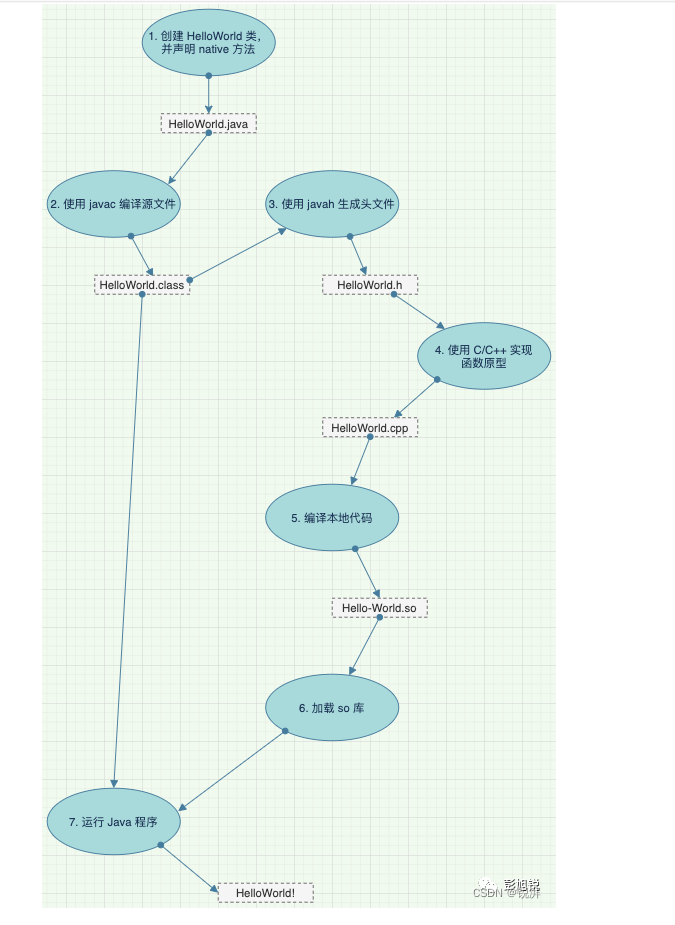

该流程用示意图表示如下：

JNI 开发流程本质就是：声明 → 生成接口 → 实现 → 编译 → 加载 → 调用

2.注册 JNI 函数

2.1静态注册

静态注册采用的是按照固定的命名规则，通过 javah 可以自动生成 native 方法对应的函数声明。例如：

Java_com_swdd_summertrain_MainActivity_Check

不过，静态注册的命名规则分为无重载和有重载2 种情况：无重载时采用短名称规则，有重载时采用长名称规则。

可以通过这个文章进行学习：NDK 系列（6）：说一下注册 JNI 函数的方式和时机

2.2动态注册

动态注册需要提前手动建立映射关系，不用遵守静态注册的 JNI 函数命名规则。

动态注册需要使用 RegisterNatives(...) 函数，其定义在 jni.h 文件中：

struct JNINativeInterface {
  jint        (*RegisterNatives)(JNIEnv*, jclass, const JNINativeMethod*, jint);
    jint        (*UnregisterNatives)(JNIEnv*, jclass);
};

typedef struct {
    const char* name;      // Java 方法名
    const char* signature; // Java 方法描述符
    void*       fnPtr;     // JNI 函数指针
} JNINativeMethod;

JNINativeInterface = JNI 函数表（函数指针表）

RegisterNatives 函数是最终的注册函数，需要传递 jclass、JNINativeMethod 结构体数组和数组长度。

RegisterNatives 方式的本质是直接通过结构体指定映射关系，而不是等到调用 native 方法时搜索 JNI 函数指针。

此外，还能减少生成 so 库文件中导出符号的数量，增加进一步逆向的难度。

3.加载so库

整个流程：

System.load / loadLibrary
        ↓
Runtime.load0 / loadLibrary0
        ↓
找到 so 的绝对路径
        ↓
nativeLoad
        ↓
dlopen 加载 so
        ↓
执行 JNI_OnLoad

3.1 System.load()方法

System.load("/data/app/libxxx.so");

特点是必须是绝对路径，不做任何查找。

3.2 System.loadLibrary()方法

System.loadLibrary("native-lib");

特点是传的是库名，自动补全。

Android 加载 so 库的本质流程是：通过 System.load 或 loadLibrary 获取库路径，再由 nativeLoad 调用 dlopen 加载到内存，并执行 JNI_OnLoad 完成初始化。

---

上面的内容比较基础，还没涉及到真正的JNI开发，后续会持续更新。

---

下面的内容是找的相应的题目练习，题目来源于swdd~

1、静态注册

关键函数，程序加载native库，看主函数确定主要逻辑在native层

public native Boolean Check(String str);

static {
    System.loadLibrary("summertrain");
}

so文件主函数：

__int64 __fastcall Java_com_swdd_summertrain_MainActivity_Check(__int64 a1, __int64 a2, __int64 a3)
{
  const char *s; // x0
  const char *s_1; // x21
  size_t n; // x23
  int8x16_t *s1; // x0
  int8x16_t *s1_1; // x22
  bool v10; // cf
  unsigned __int64 n_1; // x8
  __int64 v12; // x23
  size_t v13; // x9
  _BYTE *v14; // x10
  const char *v15; // x8
  char v16; // t1
  _BOOL4 v17; // w23
  __int64 v18; // x24
  __int64 v19; // x0
  int8x16_t *v21; // x9
  int8x16_t v22; // q0
  int8x16_t *v23; // x10
  unsigned __int64 v24; // x11
  int8x16_t v25; // q1
  int8x16_t v26; // q2
  unsigned __int64 n_2; // x11
  int8x8_t *v28; // x9
  int8x8_t *v29; // x10
  unsigned __int64 v30; // x11
  int8x8_t v31; // t1

  s = (*(*a1 + 1352LL))(a1, a3, 0LL);
  if ( s )
  {
    s_1 = s;
    n = strlen(s);
    s1 = operator new[](n + 1);
    s1_1 = s1;
    if ( !n )
    {
LABEL_15:
      s1->n128_u8[n] = 0;
      v17 = memcmp(s1, "U_RTH}\\Dlj\\Flx]\\Dl}RGZEVlWJ]R^ZPlAVTZ@GARGZ\\]Ncovariant return thunk to ", n) == 0;
      v18 = (*(*a1 + 48LL))(a1, "java/lang/Boolean");
      v19 = (*(*a1 + 264LL))(a1, v18, "<init>", "(Z)V");
      v12 = _JNIEnv::NewObject(a1, v18, v19, v17);
      (*(*a1 + 1360LL))(a1, a3, s_1);
      operator delete[](s1_1);
      return v12;
    }
    if ( n < 8 || (s1 < &s_1[n] ? (v10 = s_1 >= s1 + n) : (v10 = 1), !v10) )
    {
      n_1 = 0LL;
LABEL_13:
      v13 = n - n_1;
      v14 = s1 + n_1;
      v15 = &s_1[n_1];
      do
      {
        v16 = *v15++;
        --v13;
        *v14++ = v16 ^ 0x33;
      }
      while ( v13 );
      goto LABEL_15;
    }
    if ( n >= 0x20 )
    {
      n_1 = n & 0xFFFFFFFFFFFFFFE0LL;
      v21 = (s_1 + 16);
      v22.n128_u64[0] = 0x3333333333333333LL;
      v22.n128_u64[1] = 0x3333333333333333LL;
      v23 = s1 + 1;
      v24 = n & 0xFFFFFFFFFFFFFFE0LL;
      do
      {
        v25 = v21[-1];
        v26 = *v21;
        v21 += 2;
        v24 -= 32LL;
        v23[-1] = veorq_s8(v25, v22);
        *v23 = veorq_s8(v26, v22);
        v23 += 2;
      }
      while ( v24 );
      if ( n == n_1 )
        goto LABEL_15;
      if ( (n & 0x18) == 0 )
        goto LABEL_13;
    }
    else
    {
      n_1 = 0LL;
    }
    n_2 = n_1;
    n_1 = n & 0xFFFFFFFFFFFFFFF8LL;
    v28 = &s_1[n_2];
    v29 = (s1 + n_2);
    v30 = n_2 - (n & 0xFFFFFFFFFFFFFFF8LL);
    do
    {
      v31.n64_u64[0] = v28->n64_u64[0];
      ++v28;
      v30 += 8LL;
      v29->n64_u64[0] = veor_s8(v31, 0x3333333333333333LL).n64_u64[0];
      ++v29;
    }
    while ( v30 );
    if ( n == n_1 )
      goto LABEL_15;
    goto LABEL_13;
  }
  return 0LL;
}

就是一个xor0x33的简单逻辑

target = r"U_RTH}\Dlj\Flx]\Dl}RGZEVlWJ]R^ZPlAVTZ@GARGZ\]N"

flag = "".join(chr(ord(c) ^ 0x33) for c in target)

print("flag:", flag)
//flag{Now_You_Know_Native_dynamic_registration}

2、动态注册

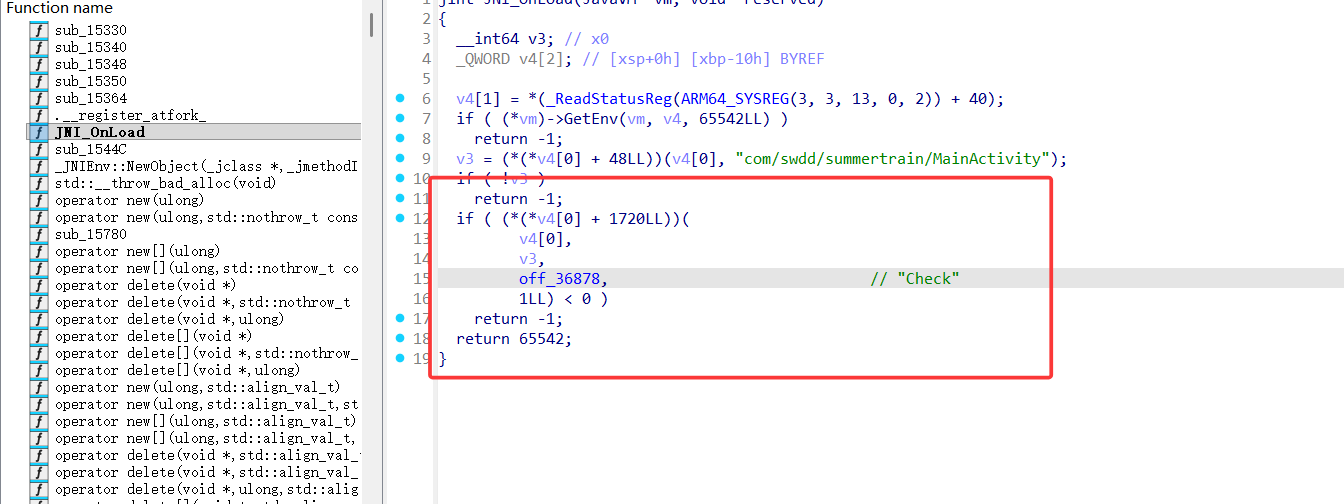

和上述流程一样，不过在查找主函数时需要注意这个题目是动态注册，包名已经不按规定了，看JNI_OnLoad函数里调用check最终调用主函数

主函数就是简单的移位

s2 = [
0x99,0x93,0x9E,0x98,0x84,0xB1,0x90,0x88,0xA0,0xA6,0x90,0x8A,0xA0,0xB4,0x91,0x90,
0x88,0xA0,0xB1,0x9E,0x8B,0x96,0x89,0x9A,0xA0,0x8D,0x9A,0x9E,0x93,0xA0,0x9B,0x86,
0x91,0x9E,0x92,0x96,0x9C,0xA0,0x8D,0x9A,0x98,0x96,0x8C,0x8B,0x8D,0x9E,0x8B,0x96,
0x90,0x91,0x82
]

flag = ''.join(chr((~b) & 0xff) for b in s2)

print(flag)//flag{Now_You_Know_Native_real_dynamic_registration}

静态注册vs动态注册

静态注册：

Java 直接声明 native 函数：

public native Boolean Check(String str);

JNI 会自动按照 固定命名规则去寻找 C 函数，函数名必须是：

Java_包名_类名_方法名

例如静态注册中的函数名：Java_com_swdd_summertrain_MainActivity_Check，很容易定位函数

动态注册：

在java中还是和静态注册时一样声明，但是 native函数名可以随便写，例如：

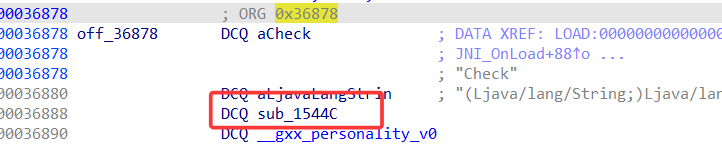

jboolean sub_1544C(JNIEnv *env, jobject obj, jstring input)

然后在 JNI_OnLoad里手动绑定：

static JNINativeMethod methods[] = {
    {"Check", "(Ljava/lang/String;)Z", (void*)sub_1544C}
};

注册：

env->RegisterNatives(clazz, methods, 1);

动态注册依赖一个结构体：

typedef struct {
    const char* name;        // Java方法名
    const char* signature;   // 方法签名
    void* fnPtr;             // C函数地址
} JNINativeMethod;

动态注册可以隐藏函数名，减少字符信息，可以添加混淆
